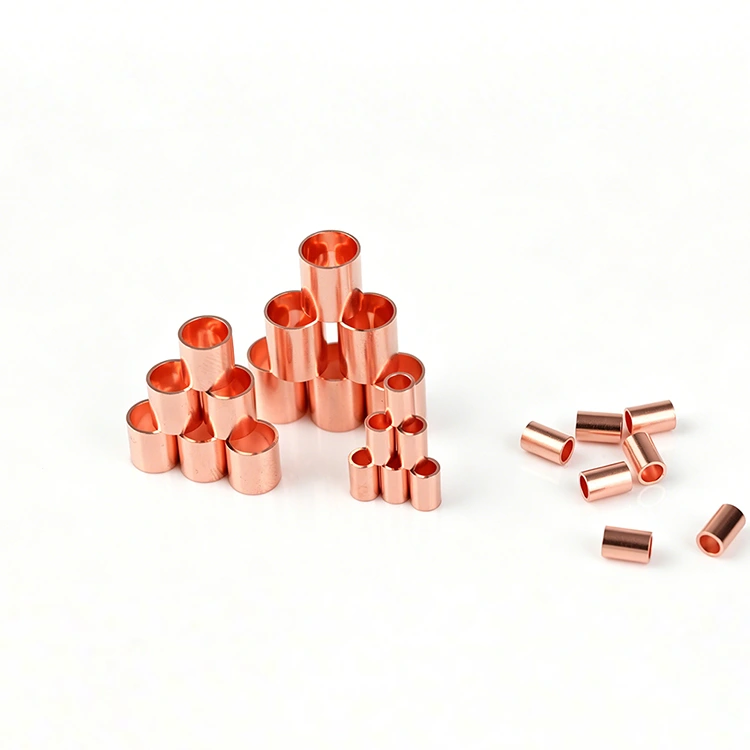

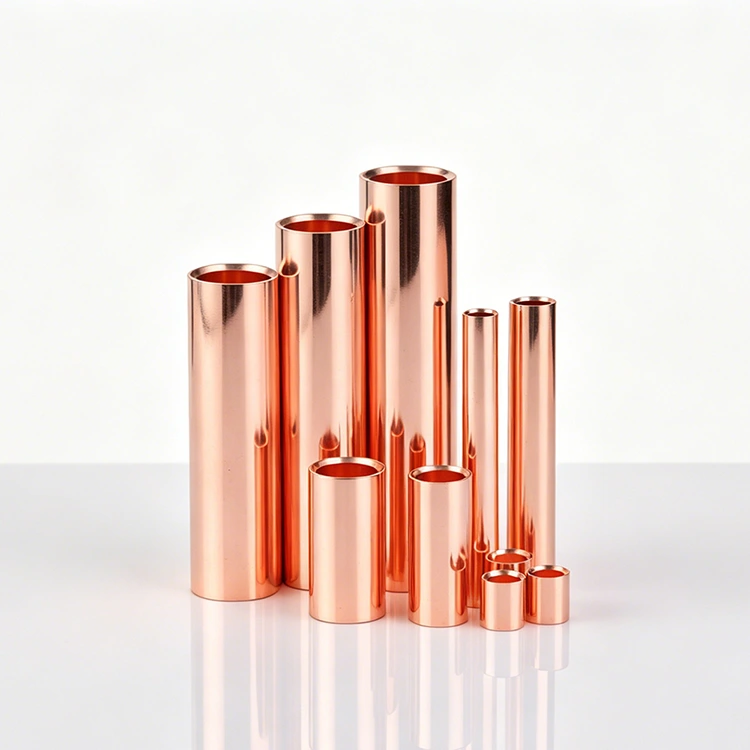

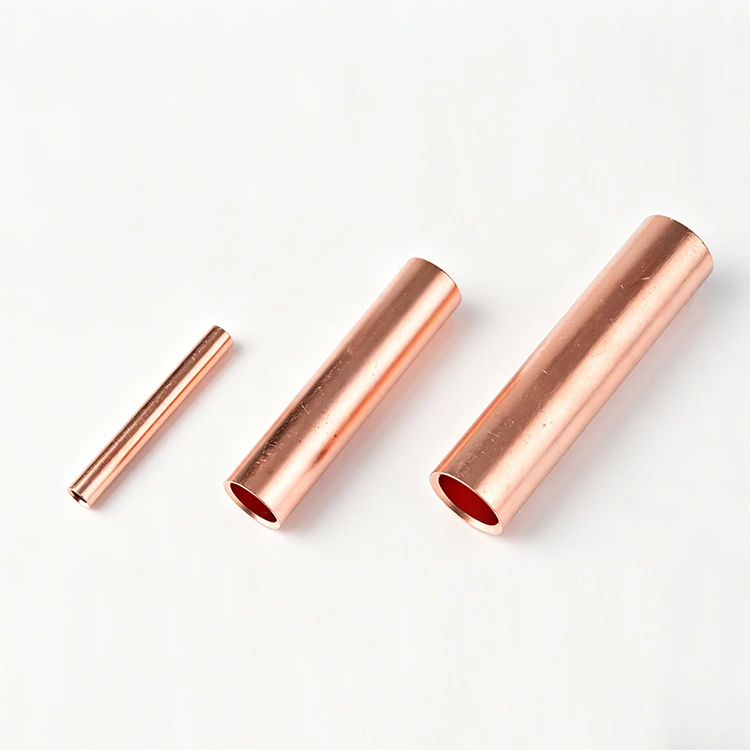

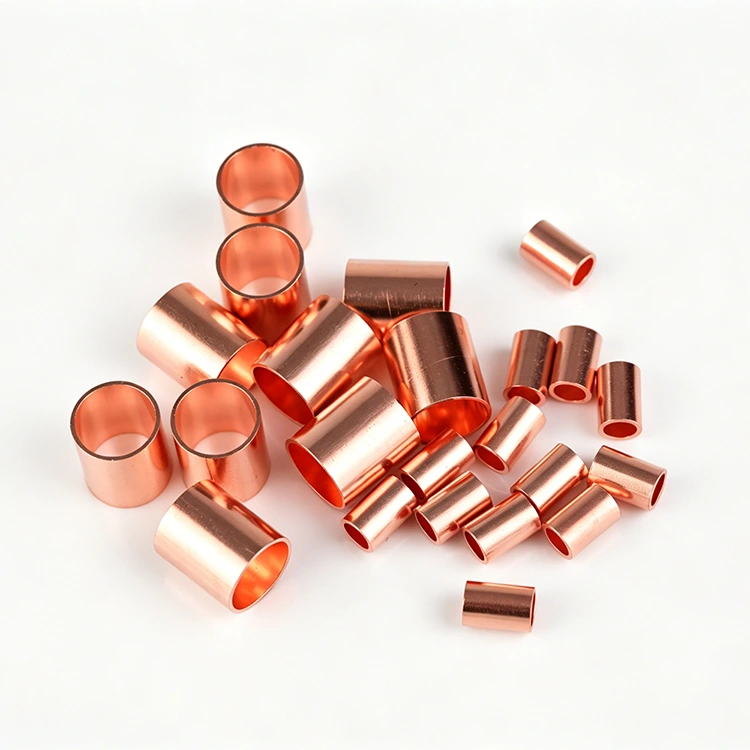

Hoge stroom rode koperen eindterminal

Hoge kwaliteit Roodkoperen eindterminal met hoge stroomsterkte wordt aangeboden door de Chinese fabrikant Zenko. Het dient als professionele koperen stootverbinders, op maat gemaakt voor nieuwe energiescenario's. Ze zijn gemaakt van zeer zuiver en goed geleidend kopermateriaal en zijn perfect toepasbaar in bedradingssystemen voor fotovoltaïsche energie, energieopslag en nieuwe energievoertuigen. Door een lichtgewicht structuur aan te nemen om installatieruimte te besparen, bestrijkt het product een compleet maatbereik en ondersteunt het aangepaste specificaties. Met stevige krimpprestaties en stabiel elektrisch contact voldoet het volledig aan de hogestroomverbindingsvereisten van verschillende nieuwe energieapparatuur.

Wat is een roodkoperen eindterminal met hoge stroomsterkte?

De roodkoperen aansluitklemmen met hoge stroomsterkte van Zenko Factory zijn professionele, robuuste koperen connectoren die zijn ontworpen voor zowel maritieme als nieuwe energietoepassingen. Deze terminals zijn gemaakt van zeer zuiver, hoog geleidend rood koper met geavanceerde anti-oxidatiebehandeling en bieden uitzonderlijke weerstand tegen vocht en zoutsproeien, stabiel elektrisch contact en lage warmteontwikkeling bij hoge stroombelastingen. Ze zijn ontworpen om te voldoen aan de normen van de energiesector en leveren veilige, trillingsbestendige gekrompen verbindingen die strak blijven zitten zonder los te raken, waardoor ze ideaal zijn voor veilige en betrouwbare lijnverbindingen in zware omgevingen.

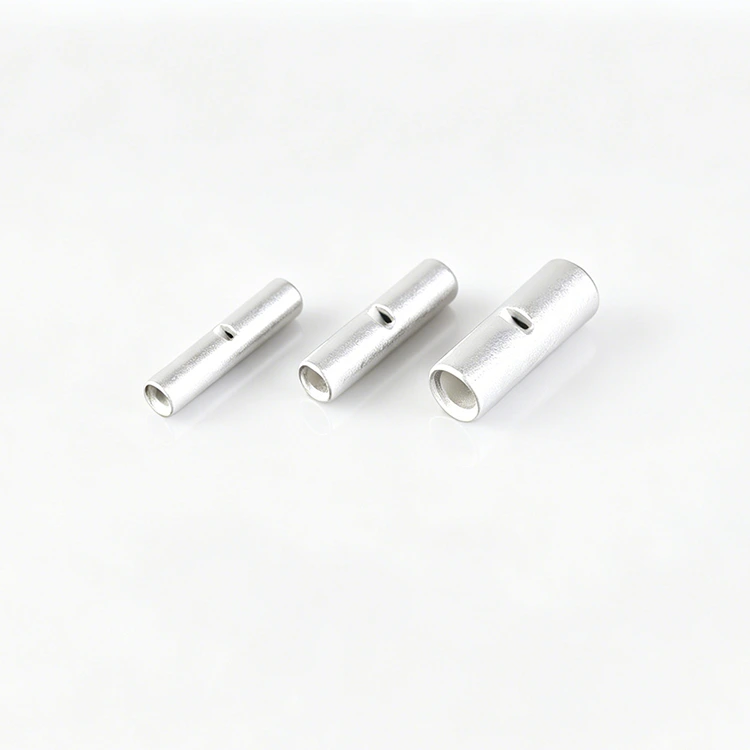

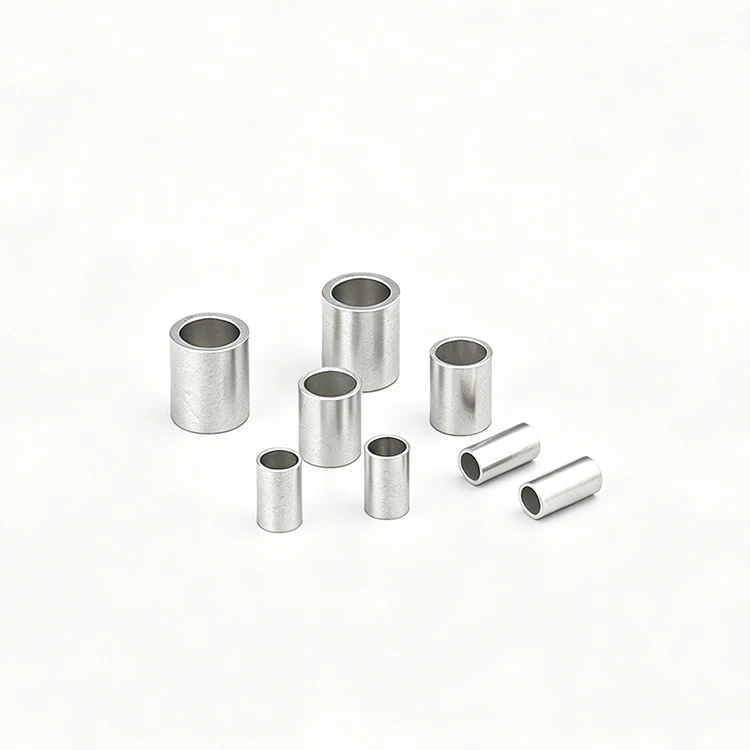

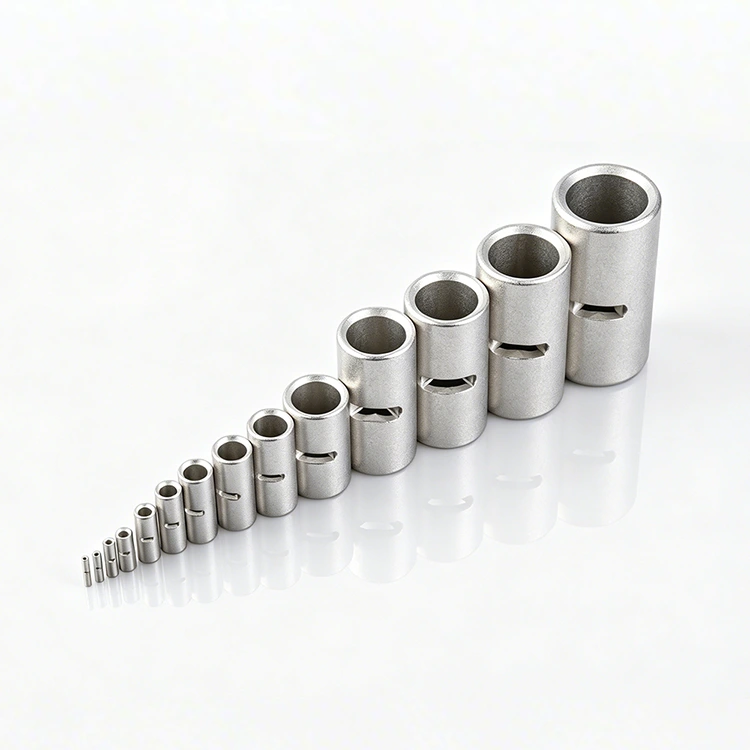

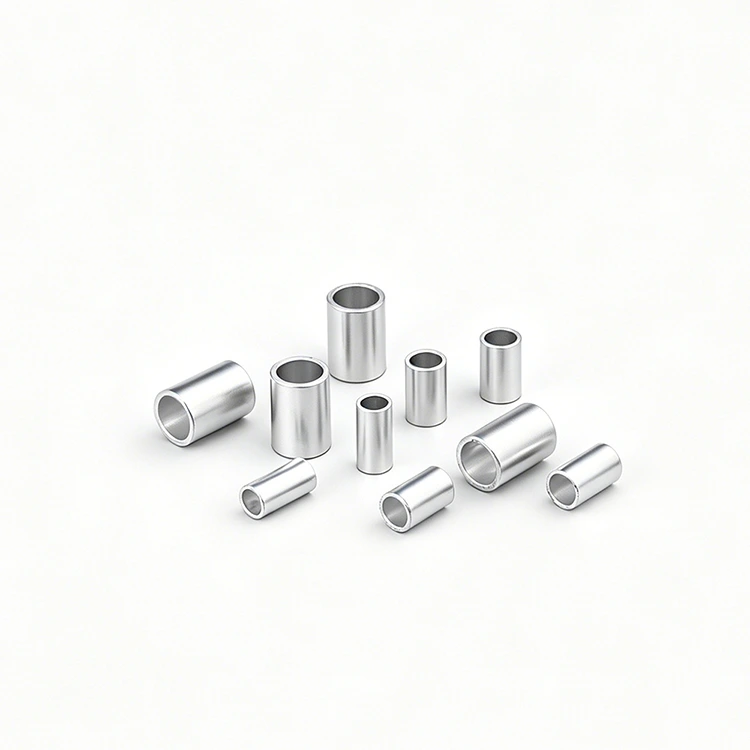

Niet-geïsoleerde stootconnector (maten kunnen worden aangepast)
Materiaal: rood koper (C1100/C1220)
ITEN NR.	Afmeting (mm)				Kabelgrootte
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3,5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Belangrijkste kenmerken en voordelen

● Constructie van rood koper met hoge stroomsterkte: Gemaakt van 99,9% puur rood koper met een hoge geleidbaarheid, wat zorgt voor een lage warmteontwikkeling en een efficiënte krachtoverdracht onder zware belasting.

● Maritieme bescherming: Professionele anti-oxidatie- en passivatiebehandeling zorgt voor uitstekende vochtbestendigheid en weerstand tegen zoutnevel, geschikt voor maritieme distributiesystemen en zware industriële omgevingen.

● New Energy Optimized: Op maat gemaakt voor nieuwe energiescenario's waar veel vraag naar is, waaronder fotovoltaïsche systemen, energieopslageenheden en bedradingssystemen voor elektrische voertuigen.

● Veilig, trillingsbestendig krimpen: consistente krimpprestaties zorgen voor permanente, strakke verbindingen die niet losraken onder invloed van trillingen of thermische cycli.

● Ruimtebesparend lichtgewicht ontwerp: compacte, lichtgewicht structuur bespaart installatieruimte terwijl de robuuste mechanische sterkte behouden blijft.

● Volledig formaatgamma en maatwerk: Volledig matengamma beschikbaar, met ondersteuning voor aangepaste specificaties om aan unieke projectvereisten te voldoen.

● Industrieconforme prestaties: Vervaardigd om te voldoen aan de normen van de energiesector, waardoor stabiele contactprestaties en betrouwbare circuitverbindingen worden geboden.

Technische specificaties

● Materiaal: zeer zuiver rood koper

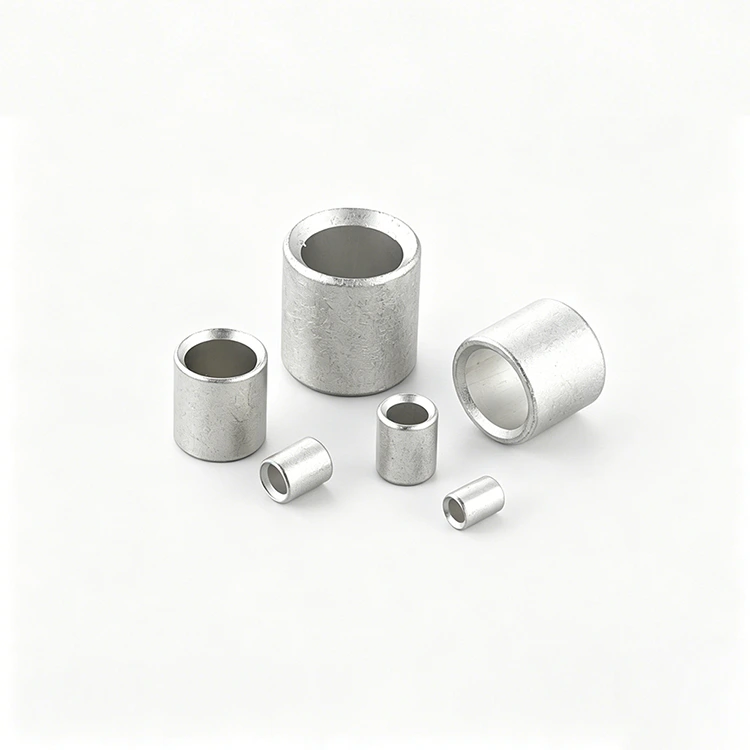

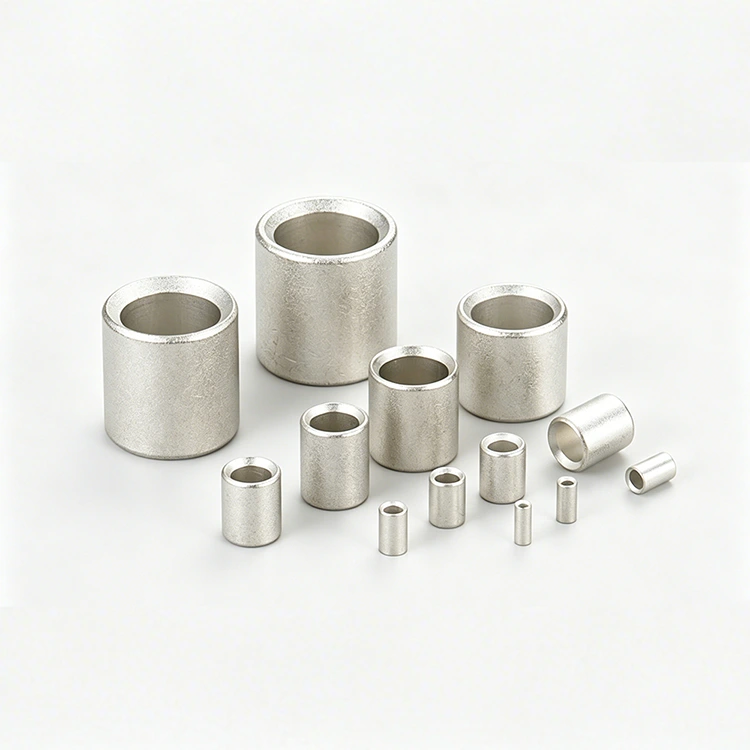

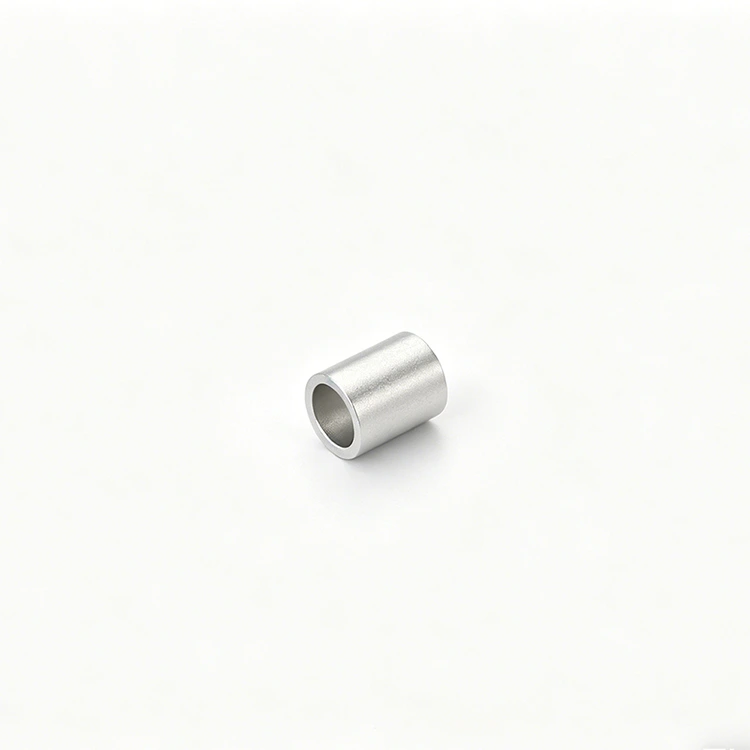

● Oppervlaktebehandeling: Passivering tegen oxidatie (optioneel vertinnen beschikbaar)

● Verbindingstype: Koud krimpen (geen lassen vereist)

● Nominale stroom: tot 600 A (varieert per maat)

● Bedrijfstemperatuur: -40°C tot +125°C

● Zoutsproeibestendigheid: ≥ 72 uur (neutrale zoutsproeitest)

● Bestand tegen spanning: ≥ 2 kV AC (volgens industrienormen)

● Draadbereik: AWG 22 tot AWG 2/0 (aangepaste formaten beschikbaar)

Brede toepassingen

● Scheepsverdeelkasten en elektrische systemen aan boord

● Fotovoltaïsche (PV) zonne-energiesystemen

● Energieopslagsystemen (ESS) en batterijbanken

● Bedrading voor elektrische voertuigen (EV) en hybride voertuigen

● Industriële hoogspanningsapparatuur en elektriciteitsnetten

● Automatiseringsbedieningspanelen en zware machines

● Windenergieopwekking en duurzame energieprojecten

Installatie-instructies

1. Draadvoorbereiding: Strip de isolatie van het draaduiteinde zodat deze overeenkomt met de lengte van de aansluiting, zodat er geen draden worden doorgesneden of beschadigd.

2.Inbrengen: steek de gestripte draad volledig in de aansluiting totdat deze het uiteinde van de loop bereikt.

3. Krimpen: gebruik een krimpgereedschap van hoge kwaliteit, op maat, om gelijkmatige druk uit te oefenen op de aansluitcilinder.

4.Inspectie: Trek voorzichtig aan de draad om te controleren of de verbinding goed vastzit en niet wegglijdt of beweegt.

5. Isolatie: Bedek de gekrompen verbinding met krimpkous of elektrische tape om te beschermen tegen vocht, corrosie en kortsluiting.

Kwaliteitsborging

Alle Zenko roodkoperen aansluitklemmen met hoge stroomsterkte ondergaan strenge kwaliteitscontroletests, waaronder:

● Grondstofsamenstelling en geleidbaarheidstesten

● Testen op zoutsproei- en corrosiebestendigheid

● Testen van hoge stroombelasting en warmteopwekking

● Mechanische uittreksterkte- en trillingstesten

● Maatnauwkeurigheid en inspectie van krimpprestaties

Zenko Factory streeft ernaar betrouwbare roodkoperen eindterminals met hoge stroomsterkte te leveren die voldoen aan de meest veeleisende maritieme, industriële en nieuwe energievereisten.
