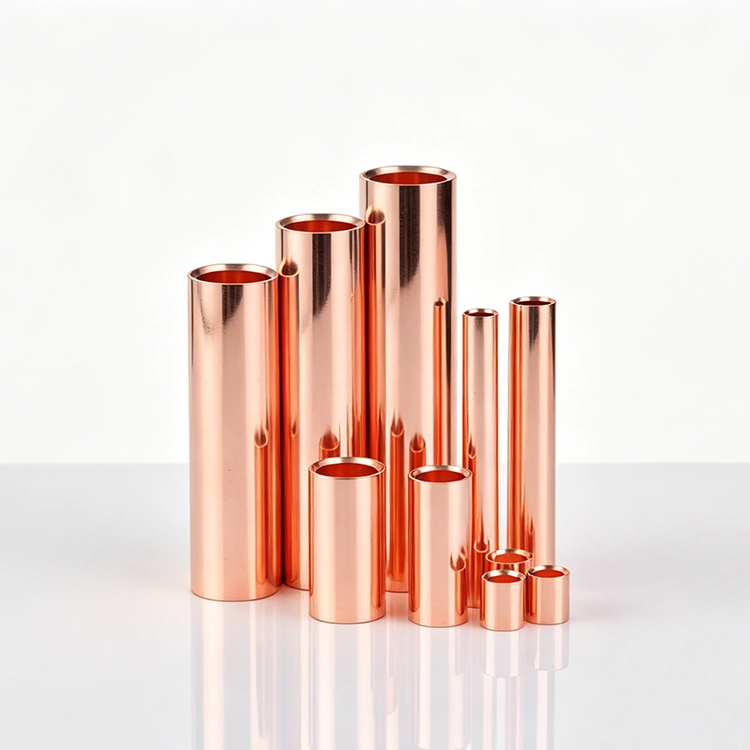

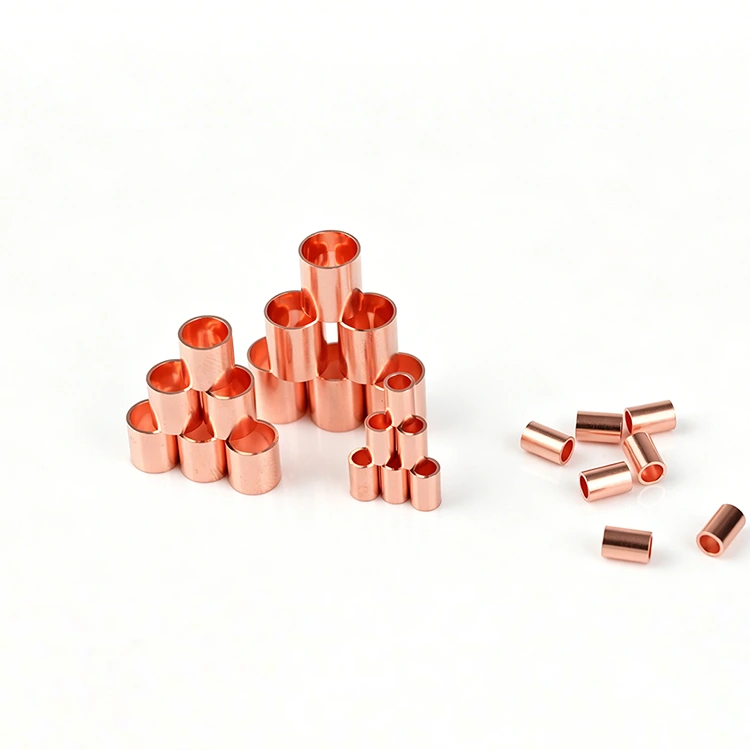

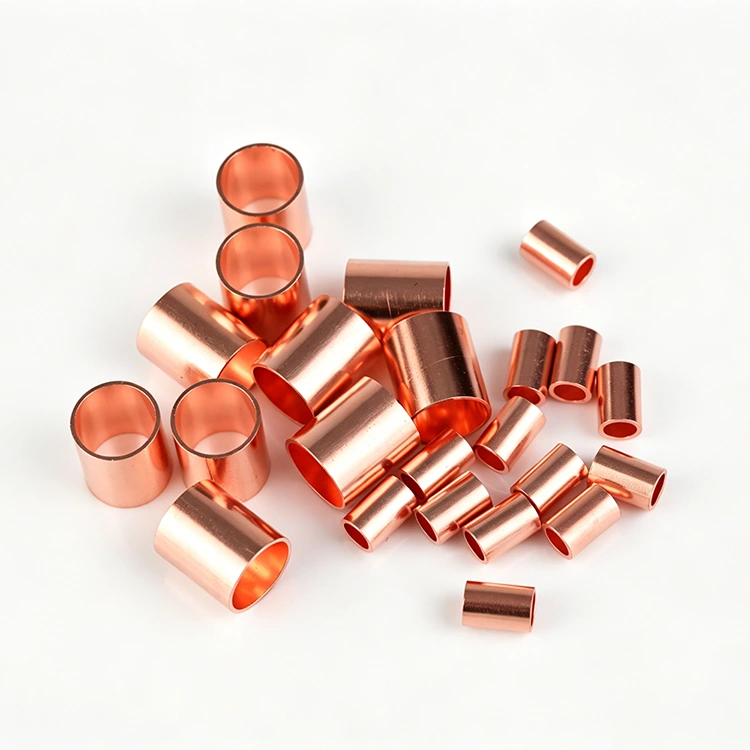

Koperen eindterminal

Koop kwaliteitskoperen eindterminal van Zenko Factory in China. Het zijn koperen stootverbinders van maritieme kwaliteit, vervaardigd uit zeer zuiver koper met een professionele anti-oxidatiebehandeling. Ze zijn uitstekend bestand tegen vocht en zoutnevel en zijn zeer geschikt voor maritieme verdeelkasten en toepassingen op elektriciteitsnetsystemen. De terminals voldoen aan de normen van de energiesector en behouden stabiele contactprestaties zonder los te raken na het krimpen, en genereren een lage warmteafgifte, waardoor veilige, stabiele en betrouwbare circuitverbindingen worden gegarandeerd.

Productoverzicht

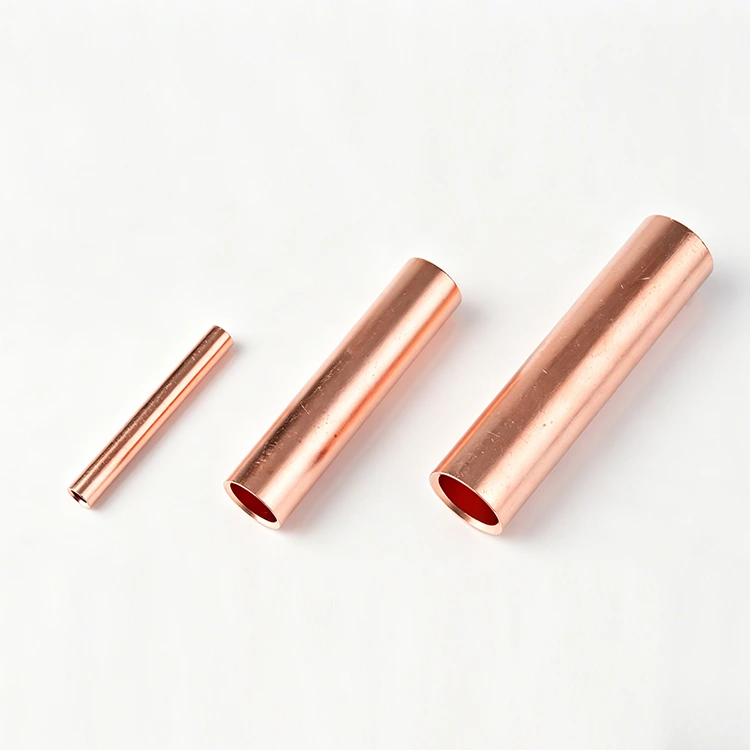

Zenko Copper Butt Terminals zijn krachtige elektrische connectoren voor zwaar gebruik, speciaal ontworpen voor een veilige en betrouwbare draadverbinding in industriële en maritieme omgevingen. Gemaakt van zeer zuiver rood koper met professionele anti-oxidatie passivatiebehandeling, verdikte buiswand, goede drukweerstand en uitstekende elektrische geleiding. Koperen Butt Terminals worden veel gebruikt in verdeelkasten, motoren, bedieningspanelen, elektrische scheepssystemen en energietechniek.

Belangrijkste kenmerken

● Gemaakt van 99,9% zeer zuiver rood koper, lage verwarming en hoge geleidbaarheid

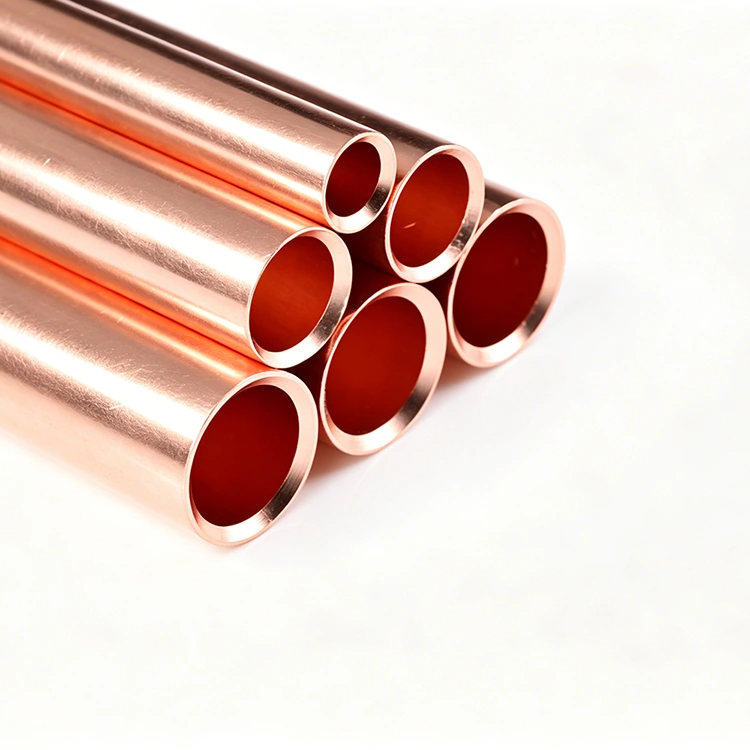

● Verdikt naadloos buisontwerp, hoge drukweerstand en sterke uittreksterkte

● Braamvrije binnenwand, geen beschadiging van de draadkern bij het insteken

● Koude krimpverbinding, geen lassen nodig, eenvoudige en snelle installatie

● Anti-oxidatie- en zoutsproeibestendig, geschikt voor veeleisende maritieme omstandigheden

● Strikt vervaardigd volgens de internationale normen van de elektrische industrie

Technische parameters

● Materiaal: T2 zeer zuiver rood koper

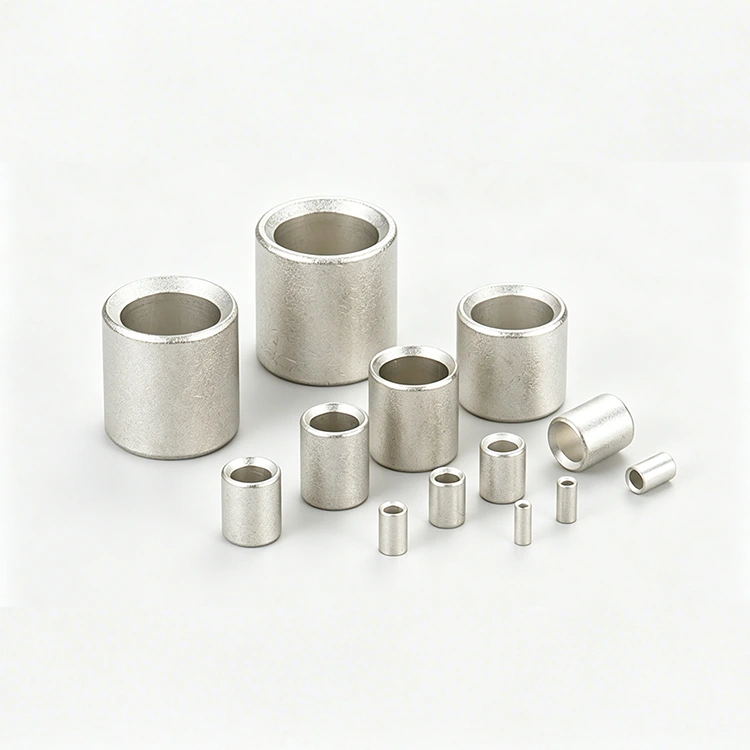

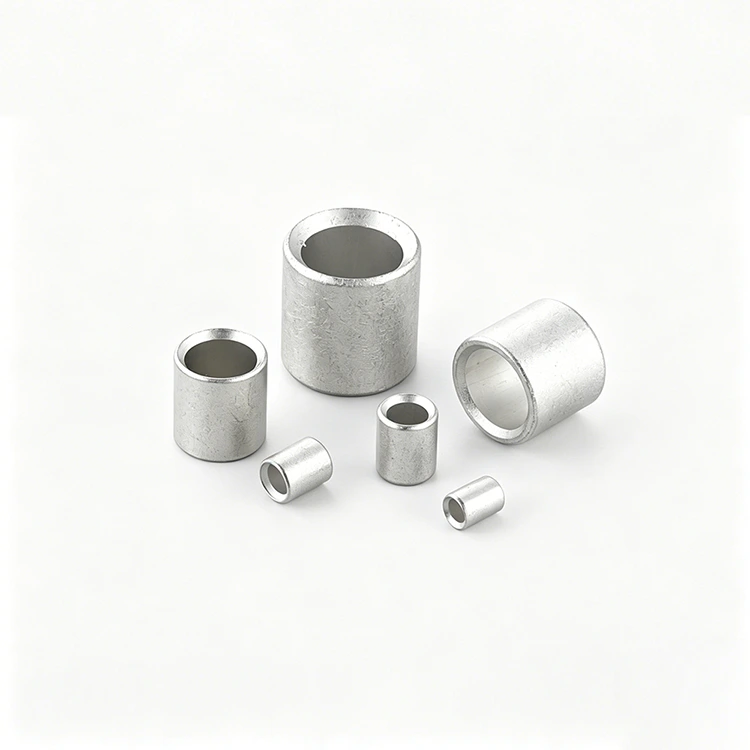

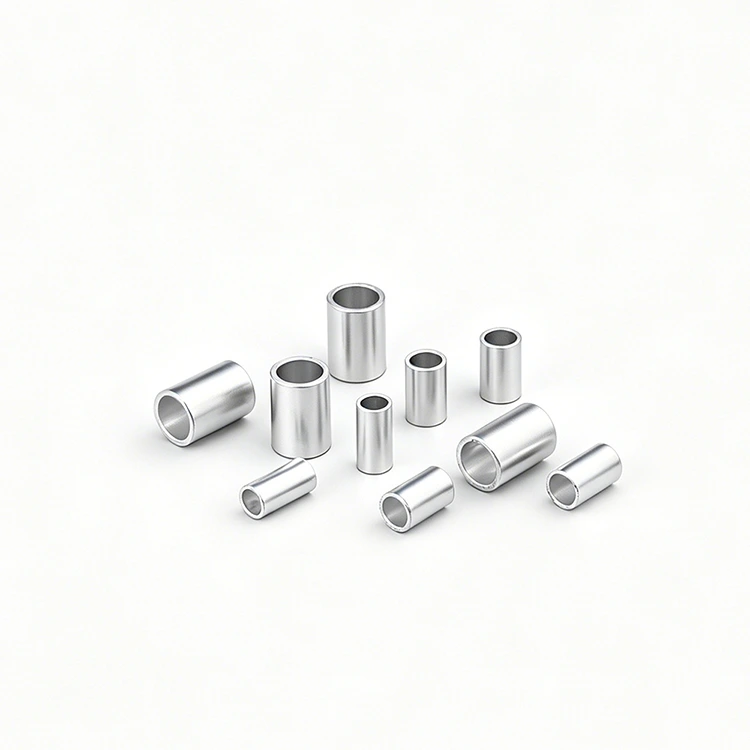

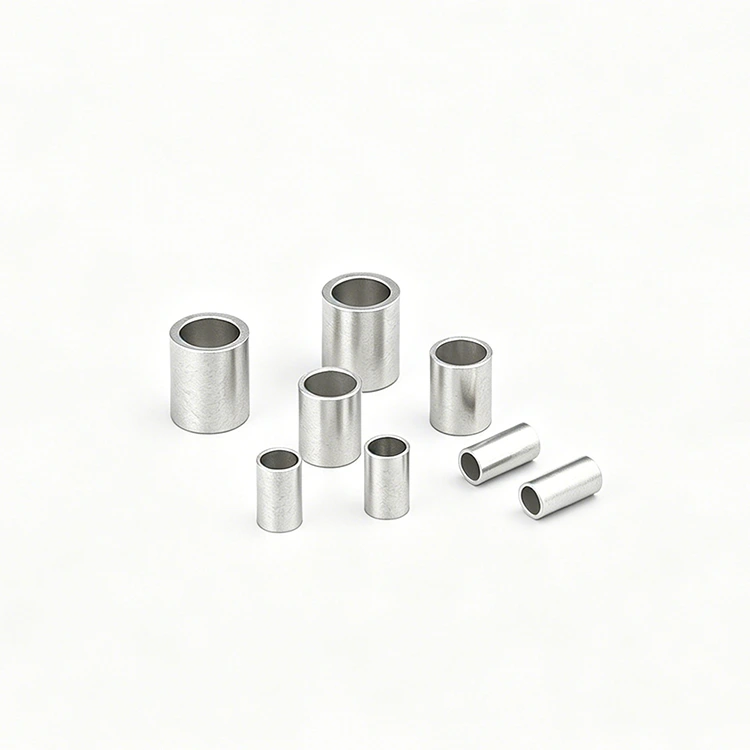

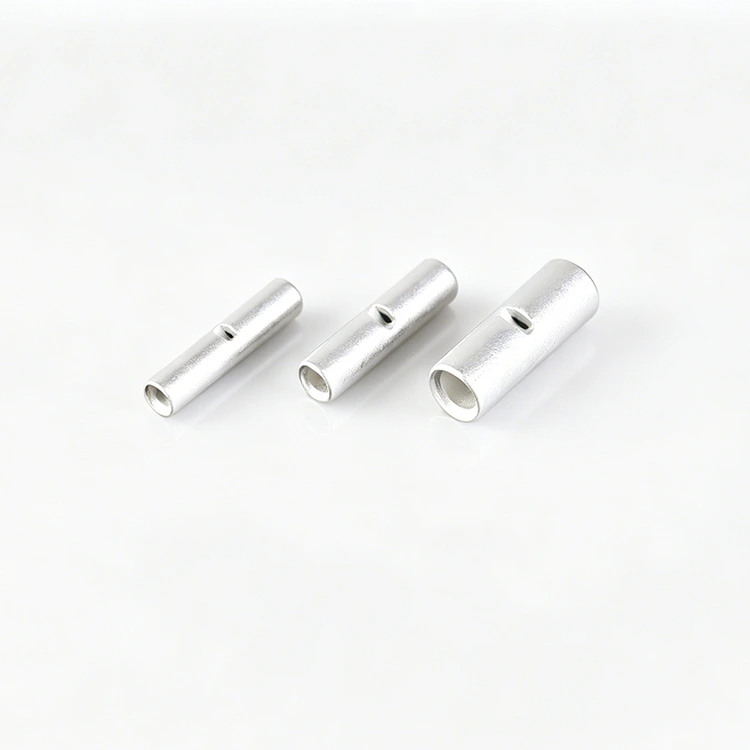

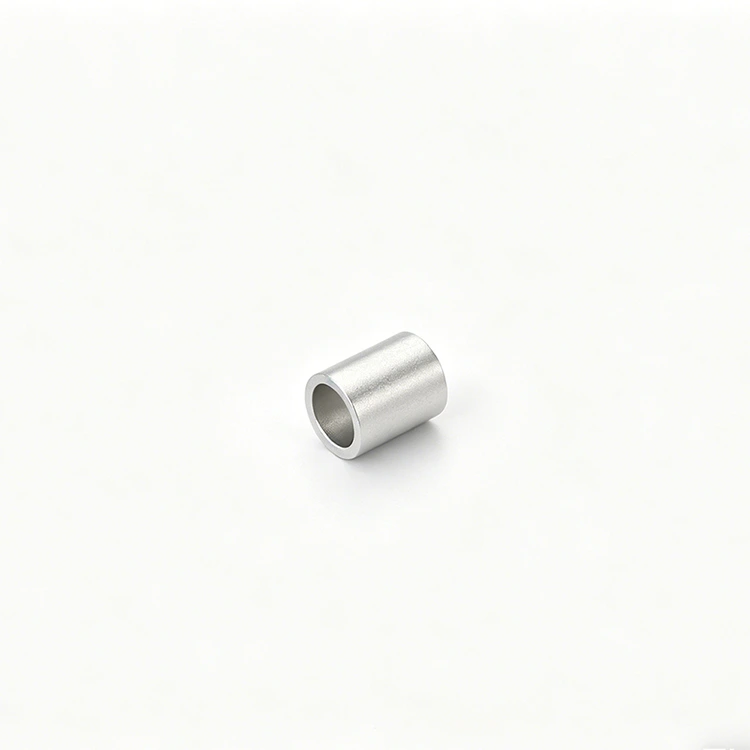

● Oppervlaktebehandeling: vertind / blank koper optioneel

● Type verbinding: Koud krimpen

● Draaddikte: AWG22-AWG4, op maat beschikbaar

● Werktemperatuur: -40℃ ~ +125℃

● Bestand tegen zoutsproei: ≥48 uur

● Bestand tegen spanning: ≥2 kV AC

Toepassingsbereik

● Scheepsverdeelkast en elektrisch scheepssysteem

● Industriële motoren, generatoren en bedieningspaneel

● Stroomverdeelkast, schakelkast, automatiseringsapparatuur

● Zonne-energie, windenergie nieuw energiesysteem

● Zwaar industrieel bedradings- en elektriciteitsnetproject

● Automatiseringscontrole en uitrusting voor elektrische machines

Installatie-instructies

1. Strip de draadisolatie op de juiste lengte, houd de draadkern compleet.

2. Steek de draad volledig in de aansluiting.

3. Gebruik een professionele krimptang om stevig te krimpen.

4.Trek lichtjes aan de draad om de stevigheid te controleren.

5. Gebruik een krimpkous voor isolatie en corrosiebescherming.

Kwaliteitsborging

De All Copper Butt Terminals van de Zenko-fabriek zijn geslaagd voor de grondstoffentest, de zoutsproeitest, de hoogspanningstest, de treksterktetest en de maatinspectie. Stabiele kwaliteit, betrouwbare prestaties, de Zenko-fabriek ondersteunt bulkgroothandel en maatwerk.

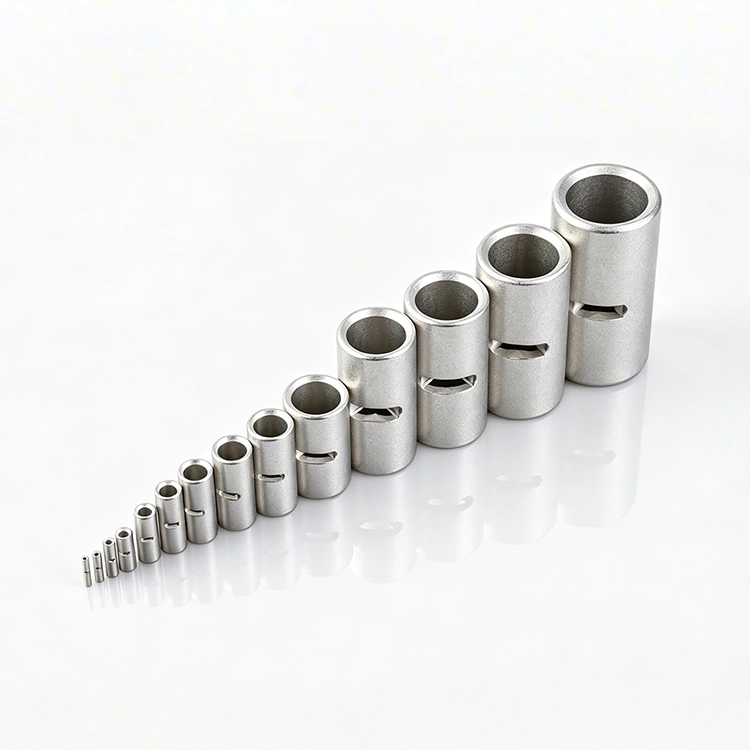

Niet-geïsoleerde stootconnector (maten kunnen worden aangepast)
Materiaal: rood koper (C1100/C1220)
ITEN NR.	Afmeting (mm)				Kabelgrootte
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3,5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
