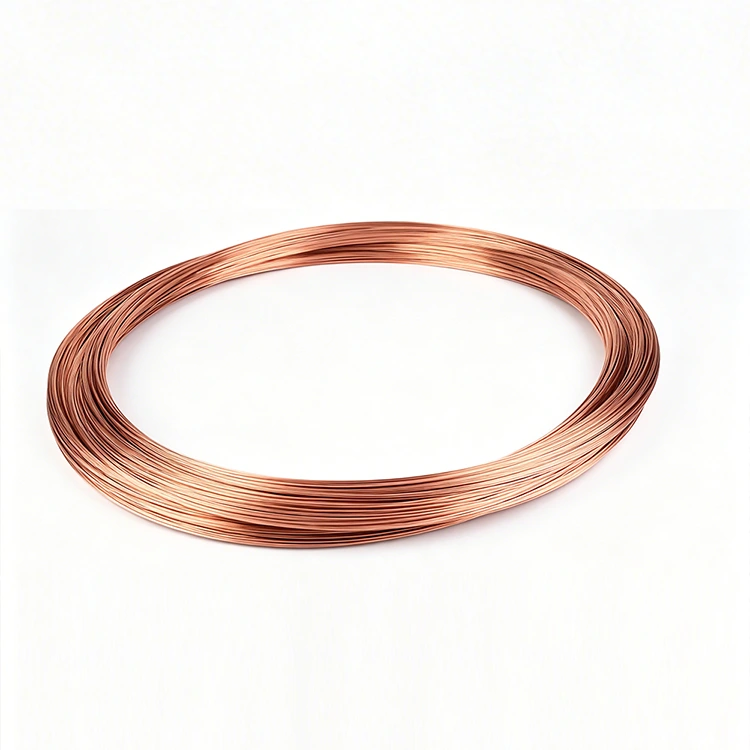

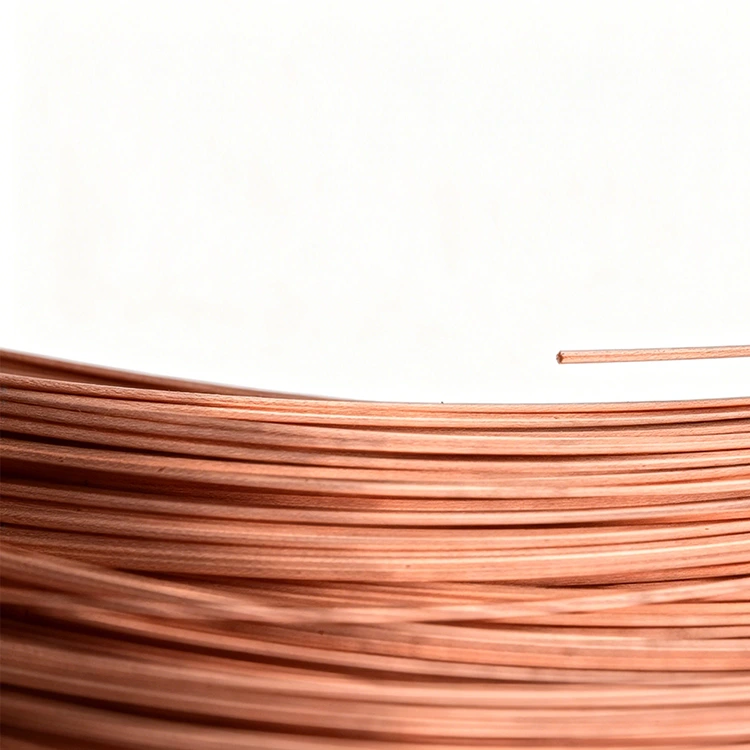

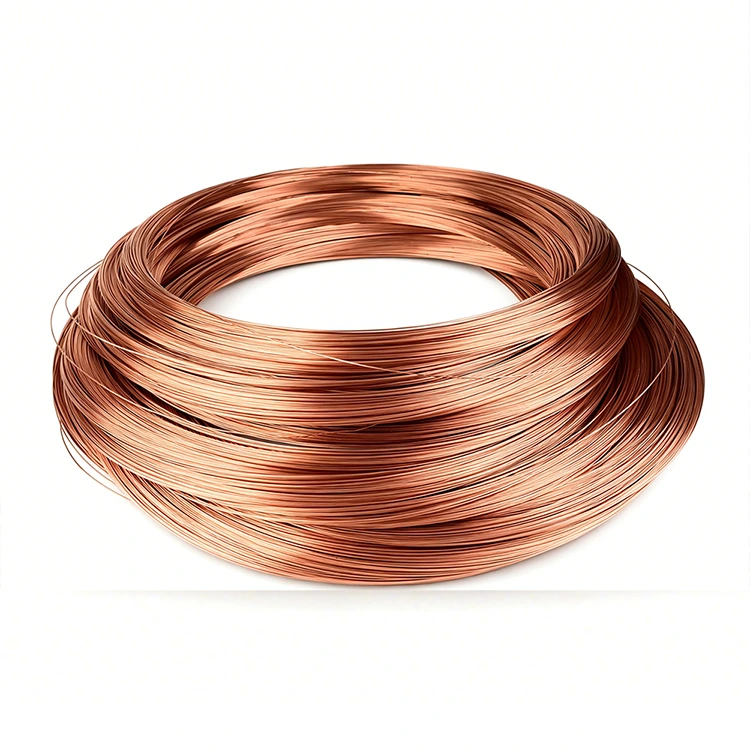

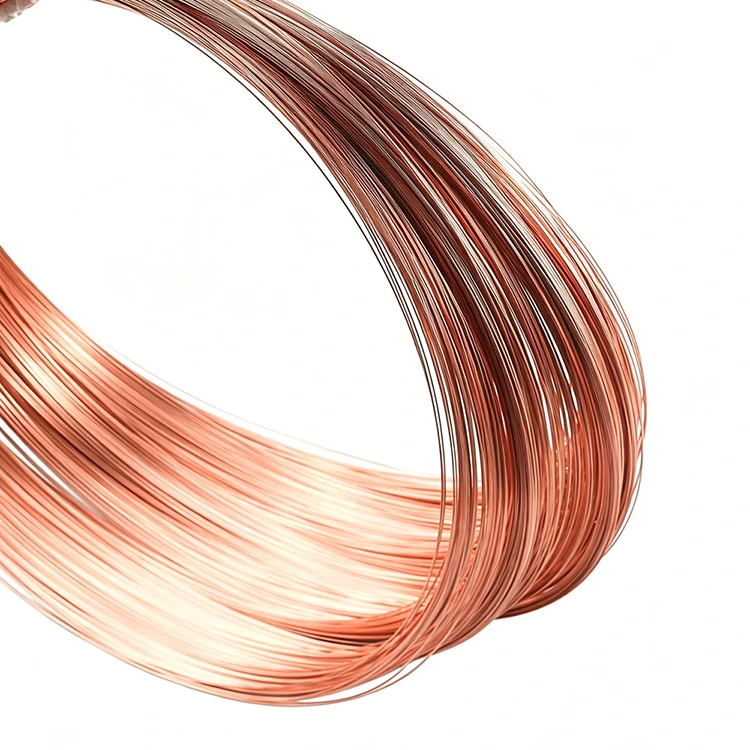

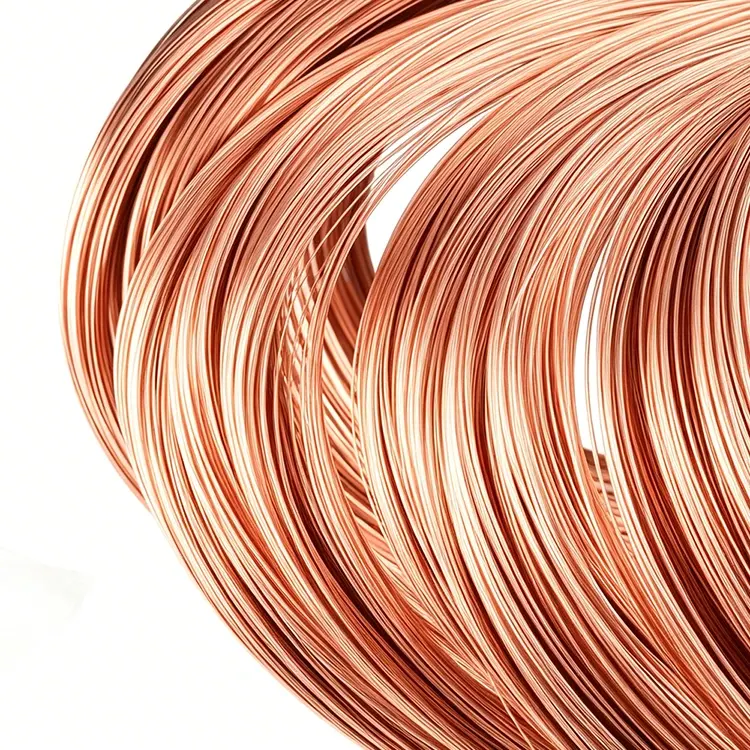

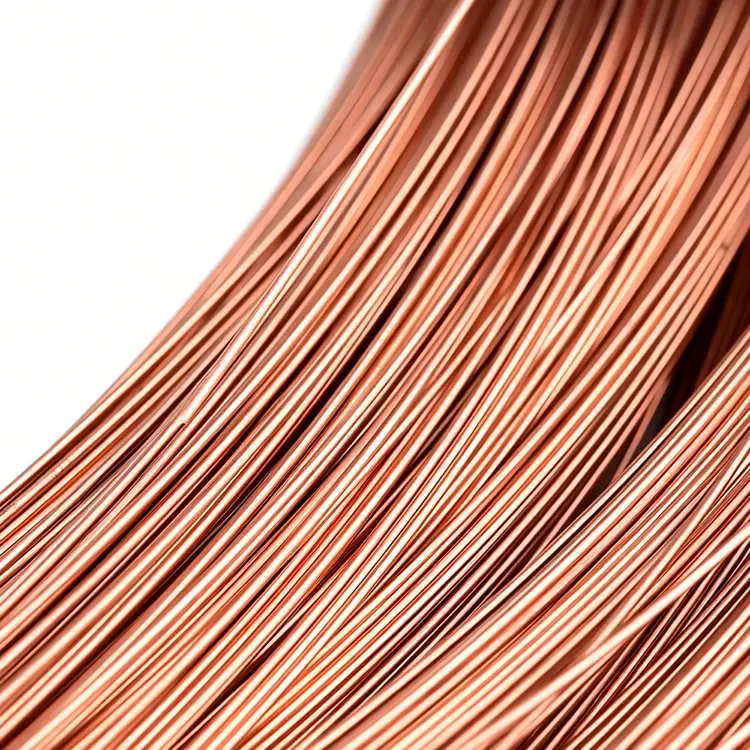

Precisie roodkoperen spoelbuis
Als professionele roodkoperen spoelbuisleverancier in China wil Zenko u graag hoogwaardige precisie roodkoperen spoelbuis leveren, die is vervaardigd volgens microtolerantienormen voor toepassingen waarbij maatnauwkeurigheid een directe invloed heeft op de systeemprestaties. Met toleranties voor de buitendiameter van slechts ±0,02 mm en controle van de wanddikte binnen ±0,01 mm, leveren onze C1100/C1220 roodkoperen spoelen reproduceerbare, nauwkeurig passende prestaties in de productie van halfgeleiders, medische apparatuur, analytische instrumenten en ruimtevaartsystemen. Elke spoel wordt op precisiematrijzen getekend, gemeten met lasermeting en 100% geïnspecteerd om te garanderen dat deze voldoet aan uw meest veeleisende specificaties.
Als gespecialiseerde Chinese fabrikant van precisie roodkoperen spiraalbuizen produceert Zenko zijn precisie roodkoperen spiraalbuizen met behulp van op maat gemaakte wolfraamcarbide trekmatrijzen en een meervoudig tekenproces. Gecombineerd met inline lasermeting en een laatste spanningsontlastende ontlatingsbehandeling bij lage temperatuur, wordt de buitendiametertolerantie tot op micronniveau geregeld, waardoor betrouwbare afdichting, consistente vloeistofstroomsnelheden en herhaalbare geautomatiseerde assemblage binnen systemen met hoge zuiverheid of hoge druk worden gegarandeerd.
Waarom precisie belangrijk is in koperen spiraalbuizen
●Lekkagepreventie: In systemen met hoge zuiverheid of hoge druk kunnen zelfs OD-variaties op micronniveau afdichtingsfouten veroorzaken. Precisiespoelen zorgen voor consistent afdichtingsoppervlakcontact.
●Stroomconsistentie: Strakke ID- en wanddiktecontrole zorgt voor voorspelbare vloeistofstroomsnelheden en drukval – cruciaal in analytische en medische toepassingen.
●Herhaalbare assemblage: Precisieafmetingen maken geautomatiseerde assemblage mogelijk zonder handmatige aanpassing of nabewerking, waardoor de productiekosten worden verlaagd en de opbrengst wordt verbeterd.
●Miniaturisatie mogelijk: Naarmate apparaten krimpen (emigeleider, medische implantaten), maken precisiebuizen kleinere, complexere ontwerpen mogelijk.
●Naleving van de regelgeving: Medische toepassingen en halfgeleidertoepassingen vereisen gedocumenteerde naleving van de afmetingen. Zenko Precision Red Copper Coil Tube bevat volledige traceerbaarheids- en inspectiegegevens.
Precisie productieproces
In tegenstelling tot de productie van standaard koperen buizen omvat de productie van Zenko Precision Red Copper Coil Tube het volgende:
●Precisie-trekmatrijzen: Op maat gemaakte wolfraamcarbide-trekmatrijzen, machinaal bewerkt tot op micron nauwkeurig, waardoor een consistente buitendiameter/binnendiameter wordt geproduceerd tijdens productieruns.
●Meerfasig tekenen: Meerdere tekengangen met tussentijds uitgloeien om de eindafmetingen te bereiken met minimale verharding en een uniforme korrelstructuur.
●Lasermeting tijdens het proces: Contactloze lasermetingen in elke tekenfase zorgen ervoor dat de maatvoering wordt nageleefd voordat wordt doorgegaan met de volgende bewerking.
●Eindspanningsverlichting: Precisiespoelen ondergaan een laatste uitgloeiing bij lage temperatuur om restspanningen te verlichten terwijl de maatnauwkeurigheid behouden blijft.
●Clean Room-verpakking: Ultraprecieze soorten worden verpakt in cleanroom-omgevingen om verontreiniging door deeltjes te voorkomen.
Producttoepassingen
●Halfgeleiderproductie: Gastoevoerleidingen, systemen voor chemische dampafzetting (CVD) en vloeistofleidingen voor etsgereedschappen waarbij lekvrije, ultraschone koperen buizen verplicht zijn.
●Medische apparaten en instrumenten: Endoscopische gereedschappen, koeling van chirurgische handstukken en vloeistofpaden voor diagnostische apparatuur waarvoor biocompatibele, nauwkeurige afmetingen vereist zijn.
●Analytische instrumenten: HPLC, GC-MS en andere analytische instrumenten waarbij nauwkeurige stroompaden de meetnauwkeurigheid bepalen.
●Lucht- en ruimtevaart en defensie: Hydraulische leidingen, onderdelen van het brandstofsysteem en koeling van de luchtvaartelektronica waarbij betrouwbaarheid en precisie van cruciaal belang zijn.
●Onderzoek en laboratorium: Op maat gemaakte experimentele opstellingen, cryogene systemen en wetenschappelijke instrumenten die exacte specificaties vereisen.
Bestelinformatie
• Beschikbare precisiekwaliteiten: Standaard Commercieel / Precisie / Ultraprecisie
• Buitendiameter bereik: 0,8–40 mm (kleinere maten verkrijgbaar op aanvraag)
• Wanddikte: 0,1–5 mm
• Spoellengte: op maat volgens specificatie
• Oppervlakteafwerking: heldergegloeid, ultraschoon voor halfgeleiders/medisch
• Verpakking: antistatische zakken, cleanroomverpakkingen beschikbaar
• Documentatie: Dimensionaal inspectierapport, materiaalcertificaat, reinheidscertificaat
Technische ondersteuning
Zenko biedt technisch advies voor de nauwkeurige selectie van roodkoperen spoelbuizen, inclusief ondersteuning voor stroomberekeningen, verificatie van de montage en ontwikkeling van aangepaste toleranties. Gratis monsters beschikbaar voor kwalificatietests.
| Niet-geïsoleerde stootconnector (maten kunnen worden aangepast) | |||||
| Materiaal: rood koper (C1100/C1220/C1010) | |||||
| Afmeting (mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T(mm) | 0,1-5 | ||||
| Verpakking | 25 kg/rol, 50 kg/rol | ||||
| Hardheid en staat | Y (HV90-110) | ||||
| Opmerking: | Accepteer aangepaste bestellingen van elk formaat | ||||
| Specificatie | D (mm) | d1 (mm) | T (mm) |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
