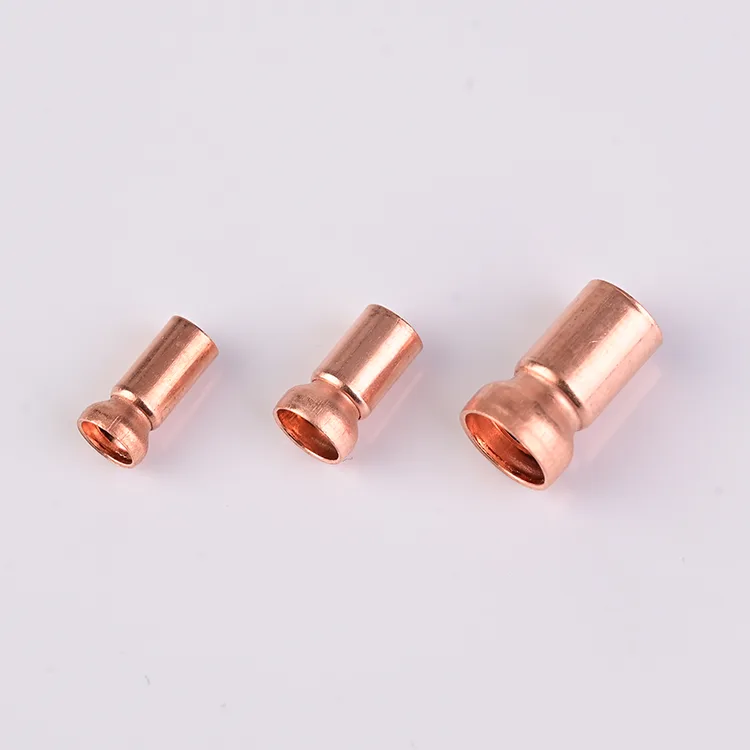

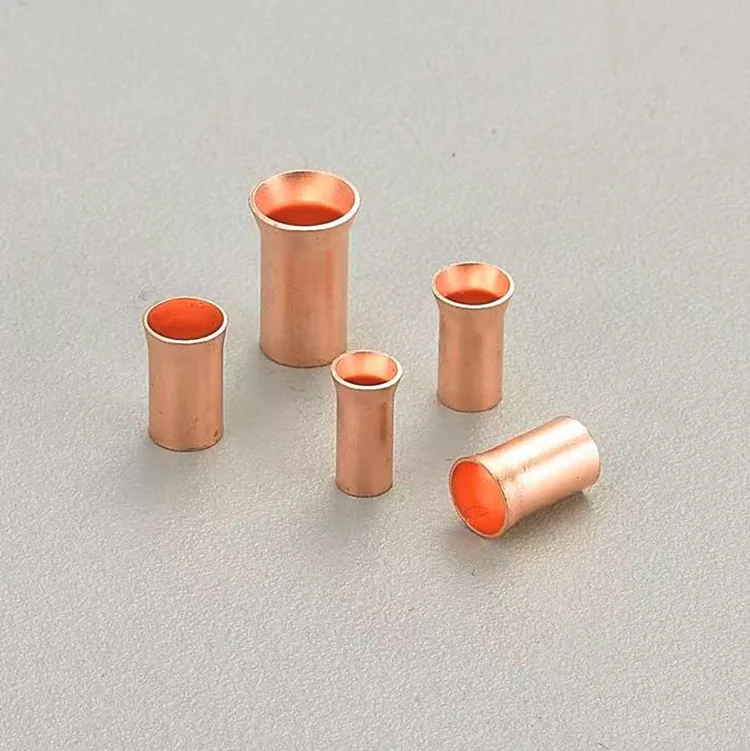

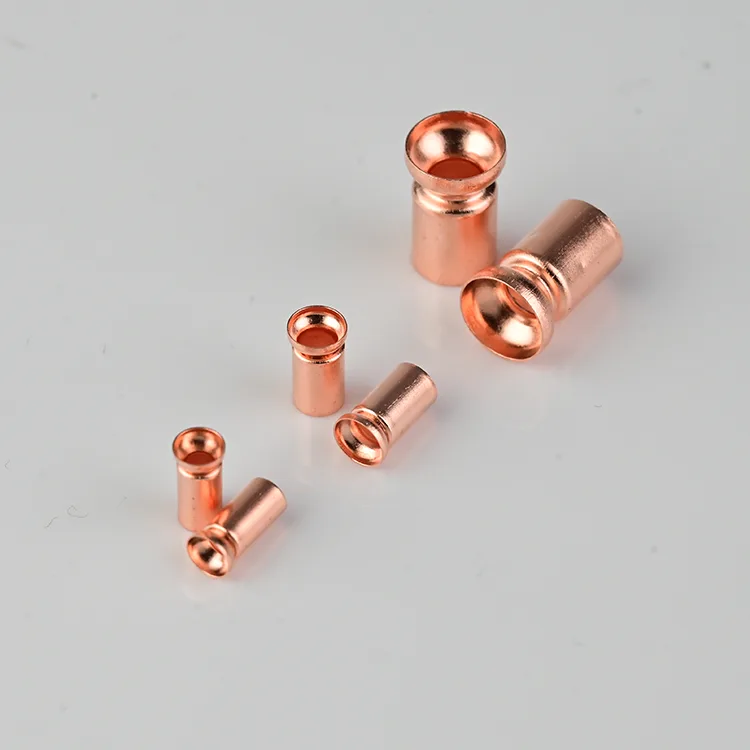

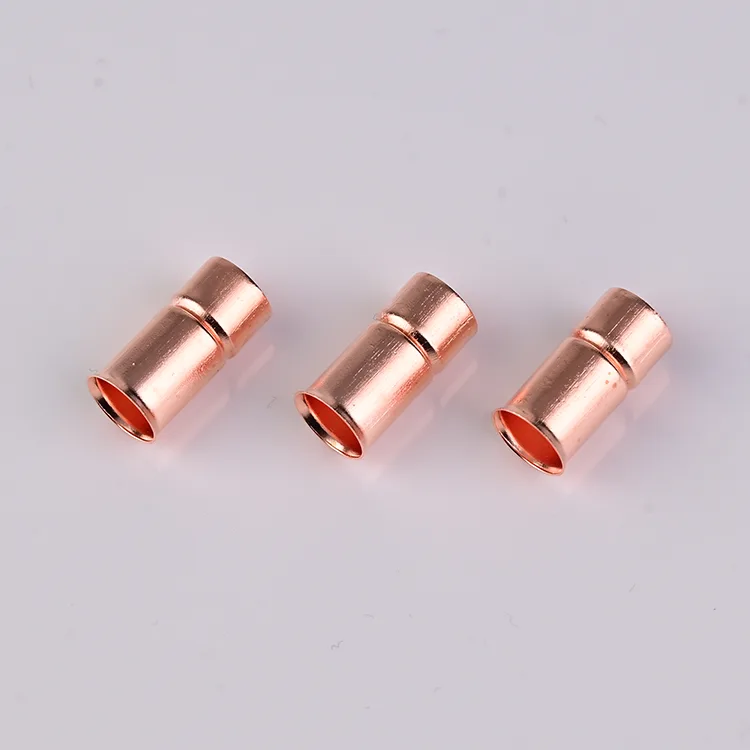

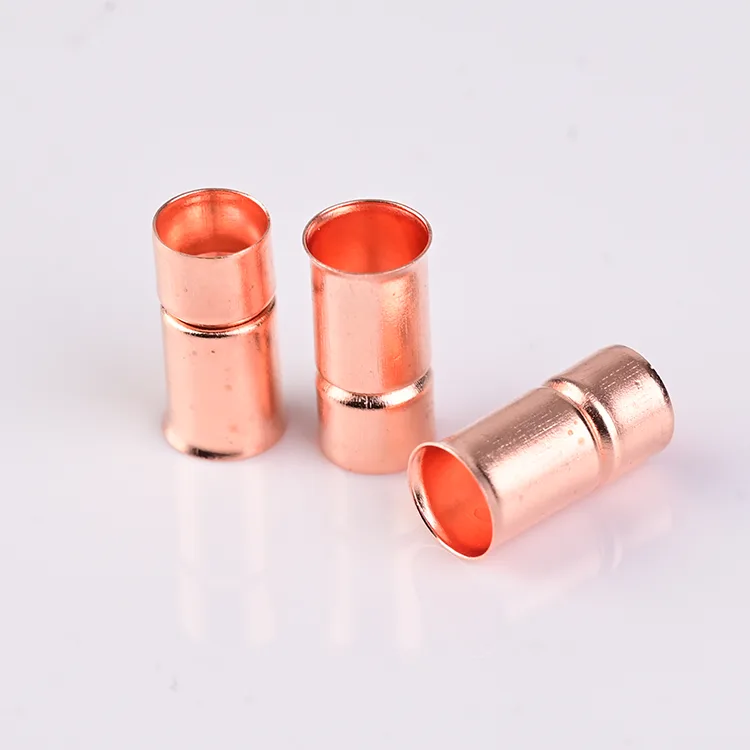

Hoge stroom rode koperen bus

Ontwerpen voor toepassingen met hoge stroomsterkte

Wanneer de stroom groter is dan 100 A, is elke milliohm weerstand van belang. De in China gemaakte hoogstroom roodkoperen bus van de Zenko-fabriek is ontworpen met dikkere wanden, grotere doorsneden en nauwkeurig bewerkte oppervlakken om aanhoudende hoge stroombelastingen aan te kunnen zonder oververhitting. De T2-paarse koperen constructie levert een geleidbaarheid van ≥98% IACS, waardoor vermogensverlies en temperatuurstijging onder belasting worden geminimaliseerd.

Bij railverbindingen met hoge stromen is de contactinterface het meest kritische punt. Een slecht bewerkte bus creëert micro-openingen die de contactweerstand verhogen en tot hotspots leiden. Onze CNC-precisiebewerking zorgt ervoor dat elke roodkoperen bus met hoge stroomsterkte een glad, vlak contactoppervlak heeft dat perfect past bij rails, aansluitklemmen en kabelschoenen, waardoor interfaces met hoge weerstand worden geëlimineerd voordat ze zich kunnen vormen.

Thermisch beheer in systemen met hoge stroomsterkte

Warmte is de vijand van systemen met hoge stroomsterkte. Terwijl de stroom vloeit, verhoogt resistieve verwarming de temperatuur van elk onderdeel in het stroompad. Als professionele fabrikant in China is Zenko's roodkoperen bus met hoge stroomsterkte ontworpen met het oog op thermische prestaties. Het zeer zuivere paarse koper zorgt voor een uitstekende thermische geleidbaarheid (≥385 W/m·K), waardoor de warmte efficiënt wordt overgedragen van het verbindingspunt naar de omringende structuur.

Voor toepassingen met een continue stroomsterkte van meer dan 300 A raden wij onze heavy-duty serie aan met een grotere wanddikte en een geoptimaliseerd oppervlak voor warmteafvoer. Elke roodkoperen bus met hoge stroomsterkte in deze serie wordt vóór verzending individueel getest op maatnauwkeurigheid en oppervlaktekwaliteit. Deze aandacht voor detail is de reden waarom energie-ingenieurs wereldwijd op Zenko vertrouwen voor hun meest veeleisende interconnectieprojecten met hoge stroomsterkte.

Toepassingen die meer eisen

EV-snellaadstations, batterij-energieopslagsystemen (BESS), industriële stroomdistributiepanelen en ononderbroken stroomvoorzieningen (UPS) vereisen allemaal robuuste verbindingen met hoge stromen. De roodkoperen bus met hoge stroomsterkte van Zenko is gevalideerd voor gebruik in deze toepassingen, met bewezen prestaties in systemen met een continue stroomsterkte van 200A tot 600A.

In tegenstelling tot standaard koperen bussen die geschikt zijn voor signaal- of lagestroomtoepassingen, is onze serie met hoge stroomsterkte specifiek ontworpen voor de thermische en mechanische eisen van voedingssystemen. Zenko biedt volledige maatwerk voor unieke toepassingen met hoge stroomsterktes – of u nu een speciale binnendiameter nodig heeft voor een kabel met een grote dikte, een aangepaste lengte die past bij uw railopstelling, of een specifieke oppervlaktebehandeling voor uw werkomgeving.

Kwaliteit die u kunt meten

Voor elke roodkoperen bus met hoge stroomsterkte opereert de fabriek van Zenko onder ISO 9001-kwaliteitsbeheer, en onze tests omvatten geleidbaarheidsverificatie, maatmetingen en inspectie van de oppervlaktekwaliteit. Voor toepassingen met een hoge stroomsterkte waarbij falen geen optie is, is dit niveau van traceerbaarheid en kwaliteitsborging van belang.

Of u nu de volgende generatie EV-laadinfrastructuur ontwerpt of een industrieel stroomdistributiesysteem upgradet, de roodkoperen bus met hoge stroomsterkte levert de prestaties, betrouwbaarheid en aanpasbaarheid die u nodig heeft. Neem vandaag nog contact op met ons technische team om uw interconnectievereisten voor hoge stromen te bespreken.

Vraag een offerte aan

Stuur uw tekeningen of specificaties naar Zenko voor een snelle, scherpe offerte. Monsters beschikbaar op aanvraag.

Niet-geïsoleerde stootconnector (maten kunnen worden aangepast)
							Materiaal: rood koper (C1220/TP2)
ITEN NR.	Afmeting (mm)						Kabelgrootte
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3,35D	8.5	4.5	2.3	3.35	3.8	4.5
4,05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5,6D	11	7	3.6	5.6	6.02	6
3,4D	8.5	4.4	2.1	3.38	3.8	5.2
1,9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Plateren	Vertinnen, vernikkelen, anti-oxidatie van het oppervlak
Hardheid en staat	M / J / Y2 (HV45-75/ 90-110/ 110-130)
Opmerking:	Accepteer aangepaste bestellingen van elk formaat
